Cảm biến MAP là gì?

Cảm biến áp suất đường ống nạp map là loại cảm biến được dùng để đo lưu lượng gió gián tiếp ở động cơ đốt trong. Trong quá trình vận hành cảm biến map tạo ra tín hiệu điện áp tỷ lệ thuận với lượng chân không ở trong cổ góp hút. Thông tin này được ECU tiếp nhận và điều chỉnh thời gian đánh lửa phù hợp, làm giàu không kí, nhiên liệu cho động cơ

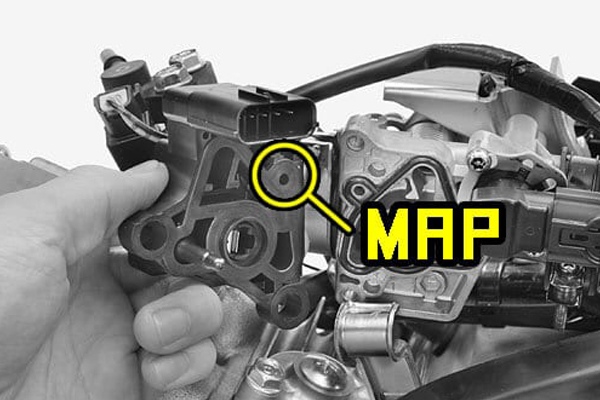

Cảm biến map là gì?

Phân loại cảm biến MAP

Cảm biến áp suất đường ống nạp varistor bán dẫn
Cảm biến map điện dung

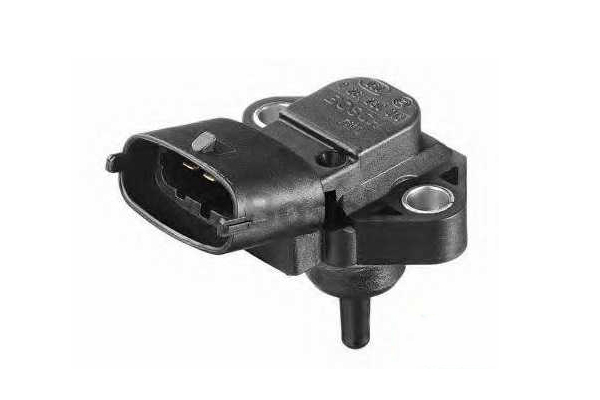

Cảm biến áp suất đường ống nạp ô tô

Cấu tạo cảm biến MAP

Cấu tạo cảm biến áp suất đường ống nạp ô tô gồm một buồng chân không được ngăn cách bởi màng silicon mỏng nhằm duy trì mức độ tiêu chuẩn. Trong buồng được gắn một con chip silicon IC, một đầu được tiếp xúc với áp suất đường ống nạp, lưới lọc và đường ống dẫn. Đầu còn lại tiếp xúc với phần chân không của buồng kín. Giắc cắm là một phần cơ bản của cảm biến khí nạp

Cấu tạo cảm biến map

Chip silicon được coi là lõi cảm biến giúp đo áp suất và chịu được biến dạng nhờ thiết kế tích hợp cầu Wheatstone trên màng ngăn

Nguyên lý hoạt động của cảm biến MAP

Vị trí cảm biến áp suất đường ống nạp ô tô thường được đặt tại vị trí cổ hút, trên đường ống nạp, bên cạnh hoặc trên thân bướm ga hoặc trước turbo. Cảm biến Map làm nhiệm vụ giống như một thiết bị áp suất khí quyển
Trước quá trình khởi động, động cơ xe ở trạng thái không có chân không và được truyền tín hiệu đến bộ điều khiển đánh lửa ECM nhằm xác định mật độ không khí. Khi động cơ ô tô hoạt động áp suất sẽ tăng, lượng không khí giảm dẫn tới sự chênh lệch và làm kích hoạt chip tác động vào buồng kín, tạo ra sự thay đổi điện trở đối với điện áp

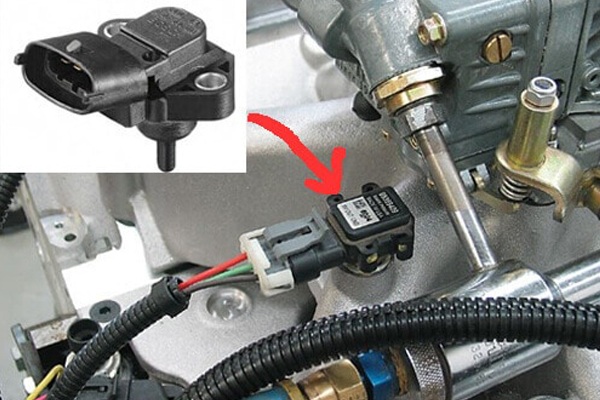

Vị trí cảm biến map trên ô tô

Lúc này bộ điều khiển trung tâm ECU tổng hợp tín hiệu từ cảm biến MAP, cảm biến nhiệt độ khí nạp IAT, cảm biến nhiệt độ nước làm mát động cơ ECT, cảm biến tốc độ động cơ RPM để tính toán và xác định khối lượng chính xác, sau đó đưa ra tỷ lệ nhiên liệu tối ưu trước khi đưa tới buồng đốt

Dấu hiệu lỗi cảm biến MAP thường gặp

Đèn check engine sáng
Động cơ giảm công suất hoạt động do hỗn hợp hòa khí loãng
Mức tiêu hao nhiên liệu nhiều hơn bình thường
Lượng khí thải ra nhiều hơn
Phát ra tiếng ồn từ động cơ khi hoạt động
Khi khởi động xe gặp sự cố

Kiểm tra vệ sinh cảm biến map ô tô

Cảm biến áp suất đường ống nạp giữ vai trò quan trọng đối với ô tô, đảm nhiệm việc kiểm soát lượng không khí đưa vào trong động cơ. Trong quá trình sử dụng bộ phận cảm biến MAP dễ bị hư hỏng do bị tắc, nhiễm bẩn hoặc lỗi mạch. Nếu kéo dài tình trạng này sẽ làm giảm hiệu suất động cơ, tiêu hao nhiên liệu nhiều hơn hoặc gây cháy nổ nghiêm trọng. Do đó chủ phương tiện nên thường xuyên kiểm tra, vệ sinh, bảo dưỡng ô tô định kỳ để đảm bảo quá trình vận hành êm ái và bền bỉ
